[SwiftUI] GeomertyReader を用いて、親Viewの内側に等分に子Viewを配置する方法

親Viewのサイズに関わらず、均等にViewオブジェクトを配置する方法をGeomertyReaderを用いて実装します。geometry.sizeを活用することで、View内の相対的な座標を指定することが可能になるため、親Viewでのレイアウト変更に関わらず、意図したデザインでView Objectを配置することが可能になります。

実現したいこと

[ads]

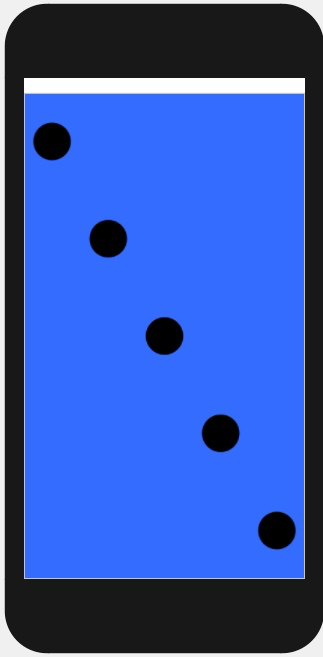

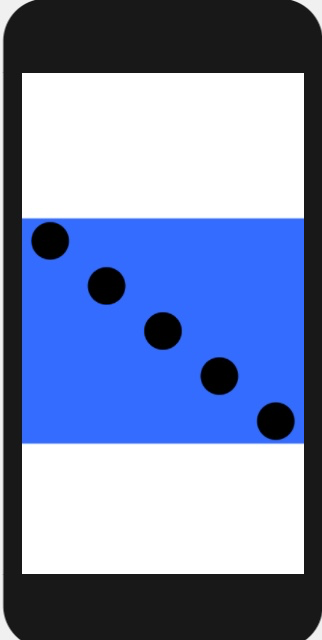

以下の図のように、黒丸を5つ斜めに均等に配置する方法を例にします。以下の画面はいずれもPreview画面で、左が子View、右が親Viewのものになります。親Viewでは子Viewの呼び出し時にフレームサイズを指定しているため、サイズはもとより、縦横比も変わることになります。

View内にオブジェクトを等分に配置

[ads]

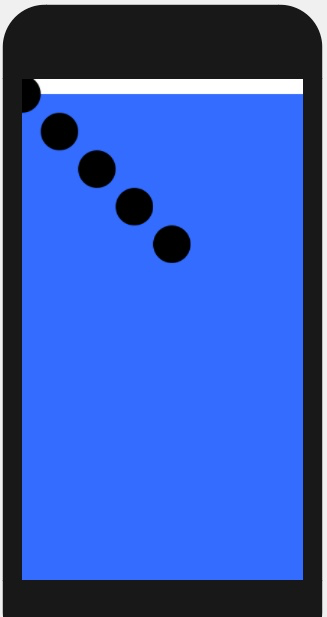

まずは、等分に配置する方法を考えるうえで、単純に5つ黒丸を作成してみます。なお、今回は iPhone8 を例にしますので、以下の画面サイズとしています。これらの値は、それぞれ GeomertyReader で取得することができます。
width: 375
height: 647

//  ChildRectangle.swift

import SwiftUI

struct ChildRectangle: View {
    var body: some View {
        GeometryReader { geometry in
            ForEach(0..<5) {i in
                ZStack {
                    Circle()
                        .frame(width: 50, height: 50)
                        .position(x: CGFloat(CGFloat(i)*50), y: CGFloat(CGFloat(i)*50))
                }
            }
        }
        .background(Color.blue)
    }
}

座標軸の整理

[ads]

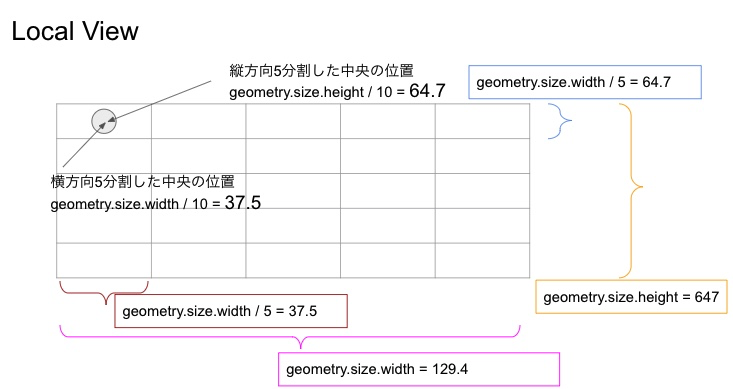

次に、子View における座標を整理します。 geometry.size.height を使って幅（129.4), 高さ(647)が取得できます。それぞれ10等分した値が1番左上の黒丸の座標となります。2番め以降の黒丸は、1番目の黒丸に geometry.size.height, geometry.size.width の値をそれぞれ5分の1にした、37.5, 64.7の値を加えていけばよいことになります。

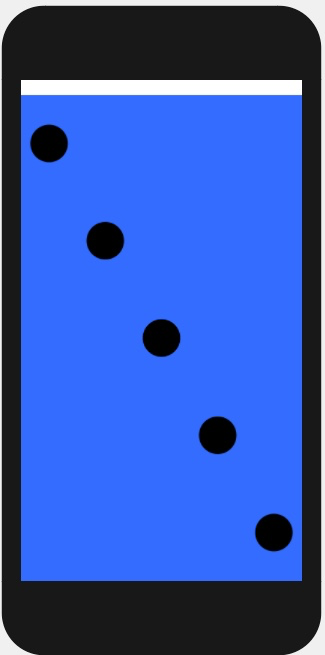

上記内容を実装した結果が以下になります。

struct ChildRectangle: View {
    var body: some View {
        GeometryReader { geometry in
            let x_init = geometry.size.width / 10
            let x_offset = geometry.size.width / 5
            let y_init = geometry.size.height / 10
            let y_offset = geometry.size.height / 5

            ForEach(0..<5) {i in
                ZStack {
                    Circle()
                        .frame(width: 50, height: 50)
                        .position(x: CGFloat(x_init + CGFloat(i)*x_offset), y: CGFloat(y_init + CGFloat(i)*y_offset))
                }
            }
        }
        .background(Color.blue)
    }
}

それでは、 ContentView から、この子View（ ChildRectangle ）を呼び出してみましょう。このとき、 ContentView 内で、 .frame modifier をつけて、高さを300ptに指定しています。

struct ContentView: View {
    var body: some View {
        ChildRectangle()
            .frame(height: 300)
    }
}

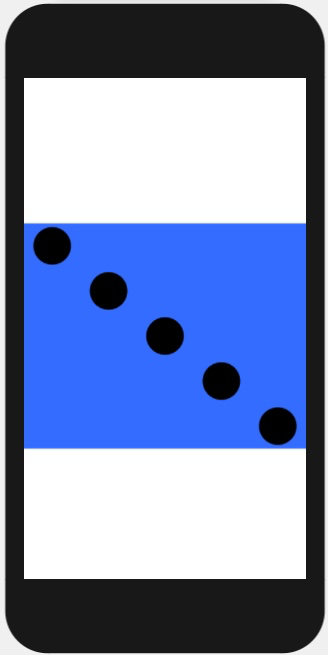

ContentView 側で frame サイズを変更しても、きれいに5等分で表示されています。GeometryReade r(青網掛け)を使うことで、動的にViewの幅、高さを取得することができています。

GeometryReader 使わず、固定値で実装した場合

[ads]

参考までに、固定値で実装した場合の例を紹介します。先程の子 View に、固定値で実装した赤丸を追加してみます。

struct ChildRectangle: View {
    var body: some View {
        GeometryReader { geometry in
            let x_init = geometry.size.width / 10
            let x_offset = geometry.size.width / 5
            let y_init = geometry.size.height / 10
            let y_offset = geometry.size.height / 5

            ForEach(0..<5) {i in
                ZStack {
                    Circle()
                        .frame(width: 50, height: 50)
                        .position(x: CGFloat(x_init + CGFloat(i)*x_offset), y: CGFloat(y_init + CGFloat(i)*y_offset))
                }
            }
            Circle()
                .fill(Color.red)
                .frame(width: 50, height: 50)
                .position(x: 37.5, y: 64.7)
        }
        .background(Color.blue)
    }
}

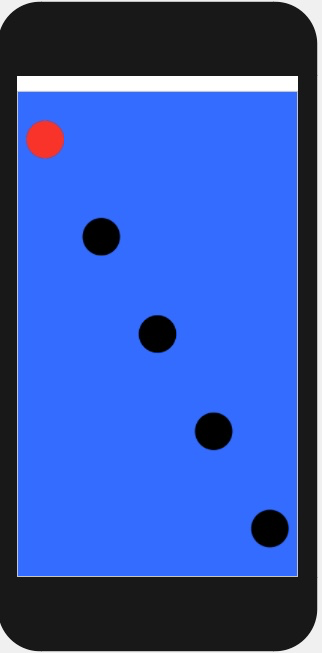

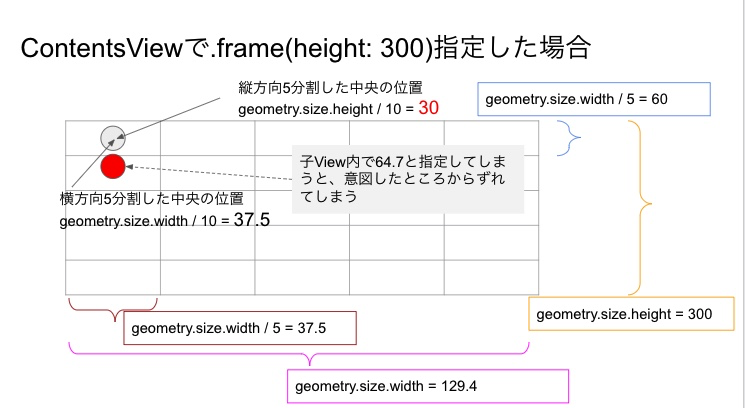

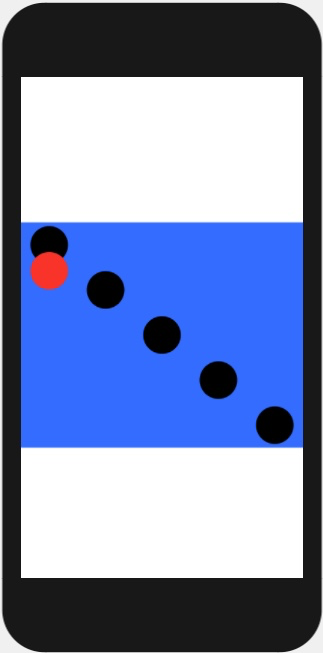

先程の座標の考え方から導き出した1番目の黒丸と同じ場所に赤丸を表示してみます。すると、以下の図の通り、子 View では先ほどの黒丸と重なりますが、親 View では、ずれてしまっています。これは、相対座標で表示していることは変わらないのですが、親 View から子 View のフレームサイズが変更されてしまっても、固定の値を使って position を指定しているためです。割合で設定する場合、固定値で設定する場合の差分を確認してみました。
